　 Windows10 64ビット版にＯＳを変更するための機種変更です。core i3-7300はTDP:５１Wの省電力です。以前は６５W。


　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　
　 　
　

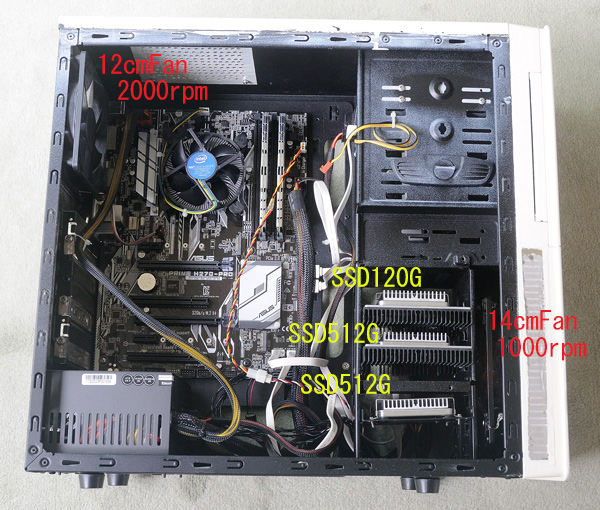

　 　 パソコン5号機

■CPU　Core i３　７３００　４．０ＧＨｚ　３ＭＢ　５１Ｗ

■マザーボード　ＡＳＵＳ　H270-PRO

■メモリ　ＵＭＡＸ　ＤＤＲ４−2400 １６ＧＢ

■電源　剛短３　５００W　プラグイン方式

■ＳＳＤ　　Ｉｎｔｅｌ３３０　　１２０ＧＢ・・・ＣとＤドライブ
■SSD 　　Intel５４５S　　５１２ＧＢ・・・Ｅドライブ
■SSD　　Ｉｎｔｅｌ５４５ｓ　５１２ＧＢ・・・Ｆドライブ

■ビデオカードなし　CPUのHD Graphics630を使用

■ケース　Ｃｏｏｌｅｒ　Ｍａｓｔｅｒ　Ｓｉｌｅｎｃｅ４５０(白色に塗装）
前面吸気ファンは１４ｃｍ、風量８７ＣＦＮ。１８．１ｄｂａ
背面排気ファンは１２ｃｍ
天板

■ＯＳ　Windows１０　６４ビット　ｐｒｏｆｆｅｓｉｏｎａｌ
　 　

「ちもろぐ」さんの記事″「Ｉｎｔｅｌ545ｓ」を実機レビュー：あらためて試すインテル製ＳＳＤの実力”より
　ＳＳＤコントローラが７３度、ＮＡＮＤフラッシュが５５度。熱いです。
　　↓
　https://chimolog.co/bto-ssd-intel-545s-review/

「ちもろぐ」さんのＨＰからＩｎｔｅｌ５４５ｓのデータです。
かなりの発熱で、そのまま使うのは無理がありますね。

Ｉｎｔｅｌ５４５Ｓ

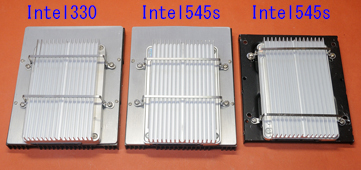

Ｉｎｔｅｌ３３０ Ｉｎｔｅｌ５４５ｓ
ＳＳＤ３台 itakaze

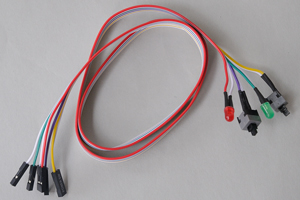

マザーボード用スイッチ　PCマザーボード用スイッチKGL065X25」です。

スイッチ類のテスト配線時に使用すると重宝しました。

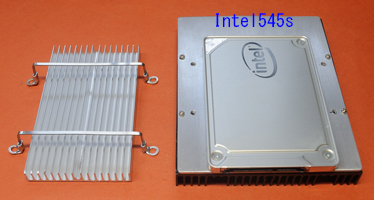

ＳＳＤに放熱器を載せます。

アルミ製の１００×６０×１０ｍｍをアマゾンで購入。
締め付け金具は古い雨傘の骨を裸端子丸型にハンダ付けし
ネジで固定する方式にしました。

土台はＳＣＹＴＨＥの板風のファンを外しアルミ板１．５ｍｍを
底板にビス止めしたものと、
オウルテックOWLーBRKT０４（B)を使いました。

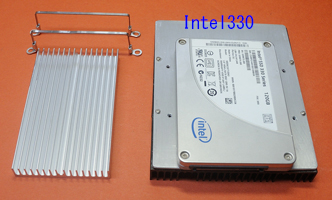

Ｉｎｔｅｌ３３０は２０１２年から使用して７年目。

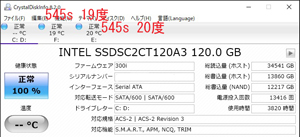

ＣｒｙｓｔａｌＤｉｓｋｉｎｆｏを使っても温度は表示されませんが、
熱暴走したことはありません。

室温２４度で、
Ｉｎｔｅｌ５４５ｓのＥドライブは２０度。
同じくＦドライブは１９度で十分な冷却が出来ています。

SSD


最新のＳＳＤはＭ．２タイプで数倍の速度が出ますが、
マザーボードに直接ねじ止めするので冷却処理が
難しく耐久性を考えると旧式を選択しました。



Windows10が進化してゆくにつれ、
古いアプリが動作しにくくなっています。
なにもスマホに似せる必要がないでしょうに。


＜結果＞
■　省電力のおかげで
電源部は少ない仕様が可能になりました。
熱対策が楽です。
