FOSTEX　FW１６０とＦＴ４８Ｄ(LE20)を組み合わせて仕事場用のスピカーを自作しました。一日中鳴らし続けても気にならない音質です。
　　　　　　　　どちらのユニットも骨董品並みの古さですが、満足のゆく表現力となりました。ネットワークにはCSDコンデンサー、力のある華やかな特性です。取り扱いはAUDIO　MANIAさん。　　　

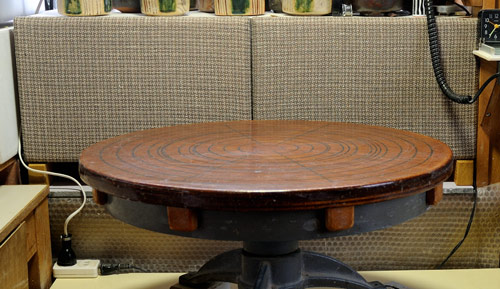

仕事場に設置した完成姿です。
手轆轤の前にスッポリと収まる横置き＝全長８０ｃｍ。

陶芸教室中は勿論、仕事場で年中鳴り続ける働き者が完成しました。


サランネットは両面テープで固定しただけの取り外しが極めて容易な仕様です。
コマメに掃除が出来るようにしていますが、実はコマメではありません。

JBL LE20はＬＥ８Ｔ、LE10A、LE14A と組み合わせて使われたユニットです。
20ｃｍ以上のスピーカーとの組み合わせが宜しいようです。

底面バスレフ方式です。陶芸窯用の棚板（カーボランダム製）１０ｍｍを敷き、
その上に角材４５ｍｍで浮かせて空間を確保しスピーカーＢＯＸを乗せています。

＜参考資料＞

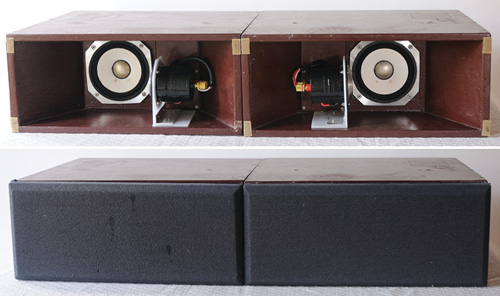

２０年に渡って愛用してきたＦＯＳＴＥＸ　ＵＰ１２０のショートホーンです。
ウレタンエッジはヒノオーディオの人工皮革に変更しています。


これを機会に引退する事になりましたので、ついでに御紹介します。
ＢＯＸの高さは僅か１８ｃｍと低く物置き兼用で重宝していました。

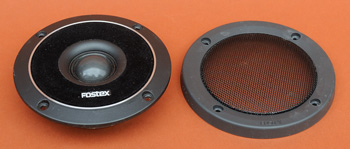

ＦＯＳＴＥＸ　ＦＴ１７Ｈはパイプを被せて防磁型にしホーンを利用して
反射させる方式のツィータ。１４dBに減衰。

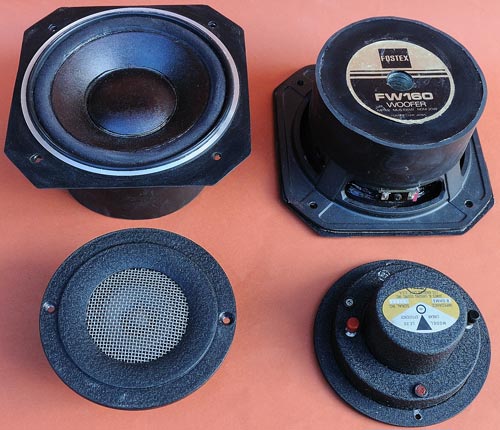

ＦＯＳＴＥＸ１６０は２０年以前に購入したものの3500HZから5000ＨＺにかけて
音の暴れが気になってお蔵入りしていました。
また剥き出しのマグネットから強力な磁力が出ていますので
３ｍｍ厚のゴムシートを接着し僅かでも防滋に努めています。
エッジはヒノオーディオの人工皮革に張替え済。

ＪＢＬ　ＬＥ２０が手に入り２５００ＨＺでクロスオーバーをすることで
ＦＷ１６０の欠点を無くすように致しました。

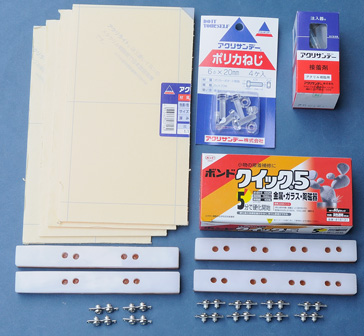

ネットワーク基板はアクリル板2mmの二重張りです。基板総重量７５０ｇ。

サトーパーツ２列型中継端子台２５０Ｖ−１５Ａ２０極をバラして端子だけを取り出し、
アクリル板の角材に取り付けています。このアイデアは「スピーカー改造日記」さん。

しかし端子の数が少な過ぎて、整然と部品が並んでいないのが御愛嬌。
（見本通りに多めの端子でキチンと配置すれば良かった。）

コイルはＴＲＩＴＥＣ　０．５７ｍＨと１．０ｍＨをアクリルポリカネジで固定。

内部配線とスピーカーケーブルはカナレの４Ｓ８Ｇです。

CSD　MPPコンは６．８μF（Φ35、長さ 46mm)、４．７μF（Φ25、長さ45mm)。
音質は今様のメリハリの利いた明るいもので元気がみなぎっています。
価格が安いから使用するとなると思わず一歩引いてしまいますが、
まさに掘り出し物と言ってよい優れた品質です。
ブランド品に肩を並べる低中高域の表現力だと思います。

■富士通スチコン１０００ｐＦをネットワークのコンデンサーに並列で加えてみました。
　音の立ち上がりが変わり粒立ちがクッキリ。メリハリが効いています。

＜結果＞2010.2.25

■FW１６０は上記１０μF＋０．３ｍHの４０００Hzカットだと低域が出てきません。
　 メーカー推奨クロスオーバー５０００Hzを鵜呑みにすると中高音が荒れて
　聴き疲れる音になります。

■FW１６０（４Ω）を１４．７μF＋０．５ｍH＝２５００Hzで１２ｄBのハイカットすれば、
　 クロスオーバーが２５００Hzとなり正常にウーハーの役割を果たします。
　　LE20の底力が決めてになりました。コーン紙だとは思えない伸びやかな中高域です。

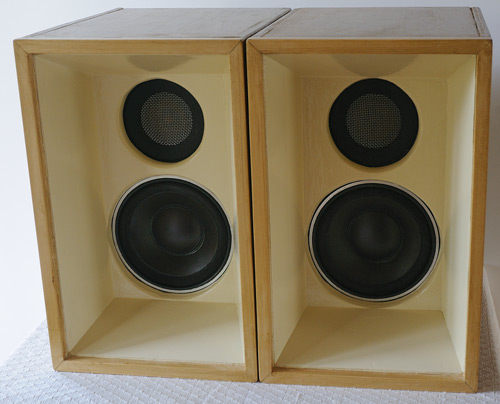

スピーカーユニットは年季が入っていますが、BOXの材料も同様に古材。
ベニヤは２０年も経つと強度が劣化していました。
居間に設置するわけじゃないからねと構わずに組み立て続行。

ユニット取り付けはバッフルに裏から４ｍｍ鬼目ナットを打ち込みネジ止め。
ショートホーン部だけはペンキ仕上げです。

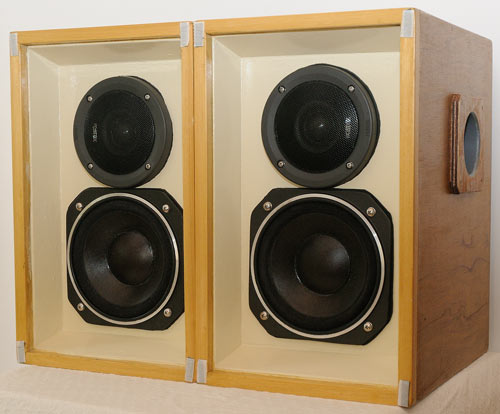

１個は２５ｃｍ×３０ｃｍ×４０ｃｍのサイズです。重量１０キロ。

Φ ４０×５０ｍｍのパイプダクトは裏に取り付けています。
内容積１５リットルのバスレフタイプです。

■音質はLE20の個性が発揮されて古いJBLの懐かしい音になりました。
　 ミニBOXですから重低音は望めませんが、
　 僅かなパワーでも十分にメリハリのある表現をしてくれます。
　Jazzや弦楽器の再生が似合っていますがボーカルは少しカスレ感があります。
