強力空冷パソコン２号機P4P800SE

　　
　　重い腰を上げて能力アップの２号機製作に取り掛かりました。ＣＰＵはＰｅｍ４－３・２ＧＨＺ＝Ｎｏｒｔｈｗｏｏｄ、ＦＳＢ８００の消費電力は８２Ｗです。
　　今迄は１．８ＧＨＺ＝ＷｉｒｅｍｅｔｔｅＦＳＢ４００の６７Ｗですから、かなりの発熱増となります。ＦＳＢ５３３という選択肢もありましたがケース改良で凌ぐとして
　　できるだけ静音化を目指して冷えるパソコンを工夫しました。最新CPUの７７５ピンは１１０W消費で発熱が段違いなので、
　　価格帯は同じですが敬遠し、昔懐かしい４７８ピンで押し通す事に決めました。
　　ＨＤＤの冷却も重要なポイントです。ケース加工を始めてみるとＬＥＤの光りかたやパワースイッチの感触まで気になります。
　　これも改造の対象に加えました。

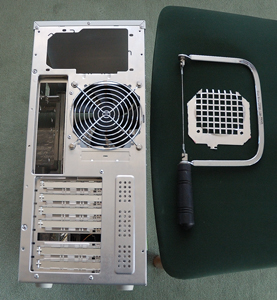

		■ケースはＳＡＮＷＡ製のＴＫーＡＬ５Ｓ・Ｗ　総アルミで背面は８ｃｍファンが付属していました。　新品なので余分な所には傷を付けない様に注意しての作業開始です。　糸鋸で切り開けて１２ｃｍファンを取り付けました。　収まりはギリギリで、なんとかＯＫです。 ■マザーボード　Ａｓｕｓ　Ｐ４Ｐ８００ＳＥ ■メモリ　ＤＤＲ４００－５１２ＫＢ　４本挿＝２ＧＢ ■電源　Ｅｎｅｒｍａｘ　３５０Ｗ ■ＨＤＤ　ｓｅａｇａｔｅ　ＳＡＴＡ　８０Ｇ　 ■ビデオカード　ＥＬＳＡ　ＧＬＡＮＤＩＡＣ５４４ＡＧＰ１２８ＭＢ ※１号機のＣＰＵ・ＨＤＤ・ＤＶＤ・ＦＤＤをそのまま使って　　マザーボード（Ｍ／Ｂ）を入れ替えた途端、Windowsの再認証でした。　ＯＳのＷｉｎＸＰ－ＰＲＯはＯＥＭ版でしたが「正規版でない」と　表示される始末でＷｅｂ上で、やっと認証して貰いました。　いくら４年半前のＯＳでもチャンとユーザーを控えておいて欲しいものです。　　認証処理が済んだ所でＤＶＤとＣＰＵを入れ替えました。　　今度は・・何も無し・・・でした。

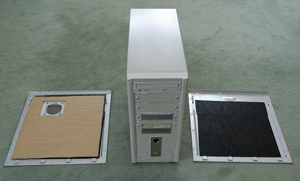

		■「静かシート」と手持ちの防振シートを重ね貼りです。　前面に８ｃｍファンを取り付け吸気孔のフレームを　アクリル板で作りケース下部にフィルターを貼り付けられるように　改造しました。 ■ダンボールも効果ありとＷｅｂで紹介されていたのでシートの上から　重ね貼りをしてみました。なるほどの静音で優れモノですね。 ■側面パネルにはプラスチック製のダクトが付属していましたが、　巨大ファンを塞ぎそうなので取り外し空気孔だけの仕様です。　室温が３０度の夏日には８ｃｍファン１１００回転１２ＣＦMを　組み込みます。下部吸気穴はアルミ板で閉じています。
		■前面の８ｃｍファンからの風がＨＤＤに集中するように　薄手のアクリル板を設置しています。

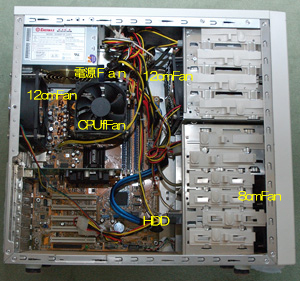

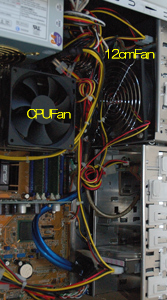

		■Ｓｃｙｔｈｅ製１０００回転１５．８ｄｂＡ、３８．９ＣＦＮ＝１２ｃｍファンを　アクリル板を加工して５インチベイに取り付けました。　前面吸気孔から吸い込んだ冷気を背面ファンに向けて　強制的に送る役割です。メモリやビデオカードも含めて　マザーボードごと冷やしてしまう構想です。　わずかに傾斜をもたせ背面ファンを向く角度に取り付けました。 ■ＣＰＵクーラーをＳｃｙｔｈｅのＸＰ－９０＋鎌フロウ９ｃｍに交換しました。　ファンは２０００回転、３７．１ＣＦＭ。２７．５ｄｂＡなので静かです。　マザーボードの裏・表に補強材(RM-BP-F1)を使用し、　ガッチリとＣＰＵファンが固定されて安心感が増えました。　　　 ■ＣＰＵファンの取り付けに熱伝導シートを貼れば１ヶ月後は焼き付き、　ＣＰＵを外す時にはノミと金槌が必要ですので要注意です。　しかもシートは熱伝導係数が低い事も重なります。　今回はPureSilver99.9％のグリスを使用しました
		■ＳＮＥ製２０００回転１８ｄｂＡ、７０．２ＣＦＭという強烈な風量です。　厚みは３８ｍｍもあります。写真右の通常サイズの厚み２５ｍｍと　　比べてみると、まるで船舶のスクリューのようでした。　背面パネルに取り付けた写真左を御覧下さい。　その大きさに驚きます。これでも１２ｃｍファンなのです。 ■ ＣＰＵはＰｅｍ４の３．２Ｇｈｚです。消費電力は８２Ｗ。

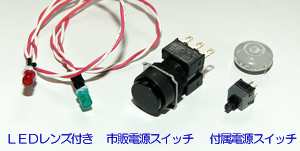

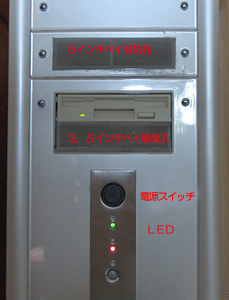

		■この際ですから、ケース付属のスイッチを取り外し、　市販のシッカリしたものと交換しました。　大きさは数倍になりタッチの感触は数段向上しています。　 ■さらにＰＯＷＥＲランプとＨＤＤランプもＬＥＤを選び、　プラスチックカバーを付けてドレスアップしました。　ＨＤＤ用は当初赤色を付けましたが色が濃すぎて、　白色に変更。結果はピンク色の優しい発色になりました。 ■リセットスイッチも市販品を用意しましたが、あまりにも　軽々と押せてしまうので危険ですから改造しない事にしました。　・・・押しにくいのが一番ですから。 ■吸気孔には０．１ミリメッシュのステンレス網を被せました。　ホコリ対策です。うっすらとメッシュに埃が溜まると拭き去ればＯＫです。 ■５インチベイ吸気孔から内部のＳｃｙｔｈｅ１２ｃｍファンに向かって、　空気がまっしぐらに吸い込まれてゆきます。　但し内部の騒音が筒抜けですね。 ■３．５インチベイ吸気孔からの空気は前面パネルの裏を通り、　ＬＥＤランプの裏に仕組んだ８ｃｍファン（ＨＤＤ冷却用）に　向かいます。 ■室温が３０度を超える真夏日は上記２個の吸気孔に、　扇風機の風を送れば効率的にパソコン内部が冷やせます。　（室温３２度でＣＰＵ３７－９度、ＭＢ３７度。ＨＤＤ３８度ですが、　　操作中の私は汗だくなので風はＰＣではなく背中に向けています。）＜結果＞ ■ＣＰＵ３．２ＧＨｚは動きが少しだけキビキビとなりました。ＢＩＯＳでＨｙｐｅｒＴｈｅｒｄｉｎｇＴｅｃｈｎｏｌｏｇｙを有効にしたら、動作速度の改善がみられました。アプリの動作も僅かに早くなったようです。室温２６度で起動時３６度,Ｍ/Ｂが２９度、使用時３３－３０度とさすがに発熱します。ケース内部の通風処理が肝要ですね。ＨＤＤは２８度から３０度、ウイルススキャン時は３２度です。 ■ＡＧＰは×４から×８に変わりましたが、倍の速度で表示するというより僅かに切れが良くなった程度です。
